Dieses zweiteilige Info-Tafel-Set enthält die Info-Tafeln 'Kfz-Kabelverlegung', und 'Kfz-Klemmenbelegungen'. Mit diesem Info-Tafel-Set machst du dich fit für die Arbeit an der Elektrik deines Autos. Ob es darum geht, einen neuen Verbraucher anzuschließen oder eine defekte Sicherung zu tauschen: hier bekommst du alle wichtigen Informationen übersichtlich und anschaulich vermittelt. Kabelverlegung:Jeder, der an der Elektrik seines Fahrzeugs arbeitet, kennt das Problem: Von wo nach wo führt eigentlich das Kabel . . . und welchen Querschnitt benötige ich . . . und welche Farbkennung sollte es haben? Mit dieser Info-Tafel wirst du zum Elektrik-Profi deines Fahrzeugs. Übersichtlich und nach Grund- und Kennfarben sortiert, findest du hier alle KFZ-Kabel auf einen Blick. neben dem Start- und Endpunkt des Kabels findest du den empfohlenen Kabelquerschnitt (sofern nicht direkt vom Verbraucher abhängig), eine Abbildung des Kabels und die Farbbezeichnung. Du bist dir nicht sicher, welche Kabelstärke du für deinen Verbraucher nutzen sollst? Auf dieser Tafel befindet sich neben Tipps zur Kabelstärke auch eine Berechnunghilfe für den Kabelquerschnitt. Die 19 wichtigsten KFZ-Sicherungen sind mit ihrer Farbcodierung ebenso dargestellt wie die Belegungen der wichtigsten Systeme bei Anhängersteckdosen. Aus dem Inhalt:- Grundfarben- Rot- Schwarz- Grün- Weiss- Grau- Gelb- Hellblau- Braun- Anhängersteckdosen- KabelstärkenMit dieser Info-Tafel werden Arbeiten an der KFZ-Elektrik zum Kinderspiel! Klemmenbelegungen:Du möchtest einen Nebelscheinwerfer einbauen? Du musst ein ausgefallenes Relais austauschen? Bei Arbeiten an der KFZ-Elektrik kommst du nicht um die korrekten Klemmenbelegungen der verbauten Geräte umhin. Auf dieser ausführlichen und übersichtlichen Info-Tafel findest du die Nummern der Klemmenbezeichnungen der meisten Kraftfahrzeuge. Neben den heute gebräuchlichen Kennzeichnungen findest du auch die alten Bezeichnungen. Alle Klemmenbezeichnungen sind nach Bauteilen sortiert, sodass du schnell die richtige Klemme identifizieren kannst. Eine Übersicht der 5 wichtigsten Relaisbelegungen (mit Ansicht von unten UND Schaltbild) komplettiert diese Info-Tafel, die du bei deiner Arbeit am Fahrzeug nach kurzer Zeit nicht mehr missen möchtest! Aus dem Inhalt:- Zündanlagen- Anlasser/Starter- Vorglühen- Generatoranlagen mit Reglern- Elektromotoren (allgemein)- Relais & Schütze- Allgemeine Anwendungen- Scheibenwischer / -Wascher- Beleuchtung und Bremse- Fahrtrichtungsanzeige- LegendeUnerlässlich für Arbeiten am eigenen Fahrzeug! Zwei Info-Tafeln im Set
Inhaltsverzeichnis

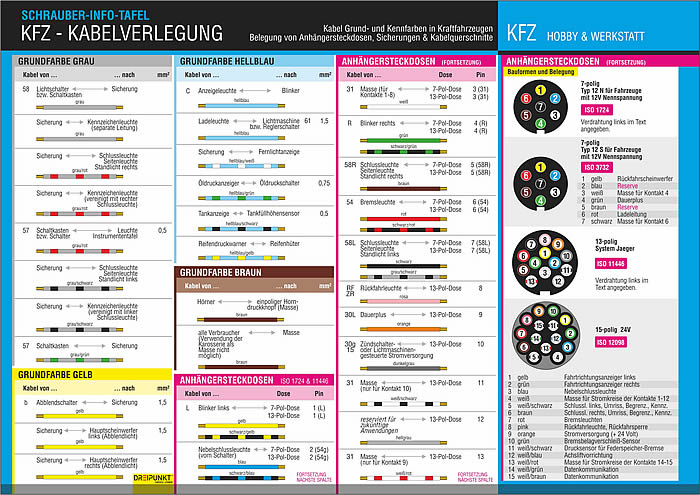

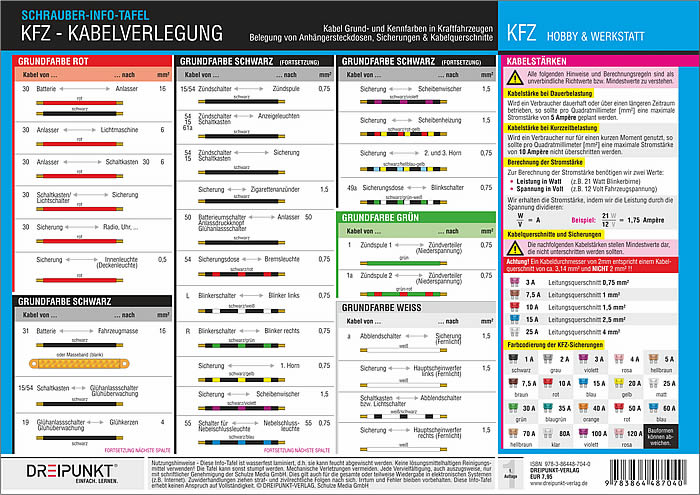

Kabelverlegung:
- Grundfarben
- Rot
- Schwarz
- Grün
- Weiss
- Grau
- Gelb
- Hellblau
- Braun
- Anhängersteckdosen
- Kabelstärken

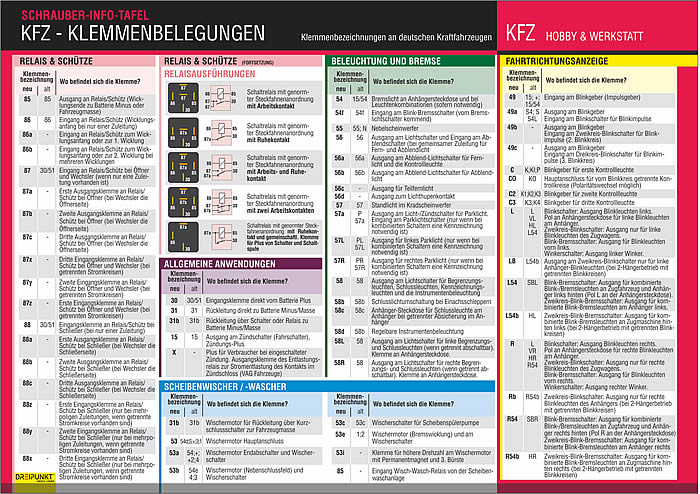

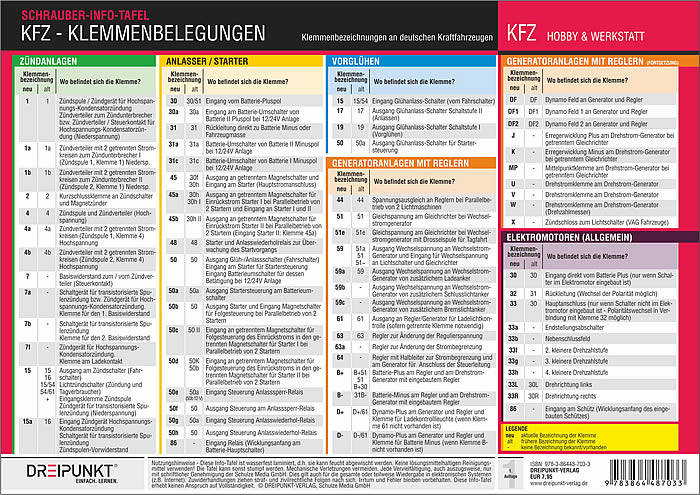

Klemmenbelegungen:
- Zündanlagen
- Anlasser/Starter
- Vorglühen
- Generatoranlagen mit Reglern
- Elektromotoren (allgemein)
- Relais & Schütze
- Allgemeine Anwendungen
- Scheibenwischer / -Wascher
- Beleuchtung und Bremse
- Fahrtrichtungsanzeige
- Legende
